| ПРИМЕНЕНИЕ Где в сервисном автомобиле применяются направляющие Внутри сервисного автомобиля каждый элемент должен занимать минимум места, быстро открываться и сохранять заданное положение при движении. Телескопические направляющие позволяют создавать выдвижные системы хранения и рабочие модули, используя всю глубину кузова или инструментального отсека. |
Инструментальные ящики
Для ручного инструмента, оснастки, крепежа, расходных материалов и запасных частей.
Платформы с оборудованием
Для компрессоров, генераторов, насосов и других агрегатов, которым требуется доступ для запуска, заправки или обслуживания.
Полное выдвижение упрощает доступ к инструменту, а фиксация в открытом и закрытом положениях помогает безопасно использовать оборудование во время работы.
Полки для кейсов
Для выдвижения электроинструмента, диагностического оборудования и комплектов в штатных кейсах.
Рабочие поверхности
Для выдвижных верстаков, столешниц и сервисных площадок, которые используются непосредственно у автомобиля.
Типовые сценарии применения
СЦЕНАРИИ
Полное выдвижение открывает доступ ко всей глубине ящика: механику не приходится перекладывать инструмент или работать в ограниченном пространстве. При подборе учитывается масса самого ящика, инструмента, разделителей и защитных вкладышей.
Полка выдвигается за пределы стеллажа, поэтому тяжёлый кейс можно снять без наклона и без необходимости заходить глубоко в кузов. Такое решение особенно полезно для диагностических комплектов, электроинструмента и часто заменяемых узлов.
Рабочая поверхность размещается внутри стеллажа или под стационарной столешницей и выдвигается только на время ремонта. Это позволяет организовать полноценное рабочее место, не занимая проход внутри автомобиля.
Ключевые требования: минимальный прогиб, фиксация в рабочем положении и учёт дополнительной нагрузки от инструмента и усилий оператора.
Ключевые требования: минимальный прогиб, фиксация в рабочем положении и учёт дополнительной нагрузки от инструмента и усилий оператора.
Выдвижение агрегата облегчает заправку, обслуживание и подключение коммуникаций. Для оборудования с двигателем также можно организовать работу вне закрытого отсека, если это предусмотрено конструкцией автомобиля.
Ключевые требования: высокая грузоподъёмность, запас под динамические нагрузки, фиксация в двух положениях и расчёт центра тяжести.
Ключевые требования: высокая грузоподъёмность, запас под динамические нагрузки, фиксация в двух положениях и расчёт центра тяжести.
Что важно для направляющих в сервисном автомобиле?
Требования отрасли
Конденсат, вода, дорожные реагенты и работа на открытом воздухе требуют устойчивого к коррозии исполнения. Конкретный материал и условия эксплуатации необходимо согласовать при подборе.
Постоянная тряска предъявляет повышенные требования к жёсткости профилей, точности монтажа и креплению направляющих к силовой конструкции модуля.
Выдвижной элемент не должен открываться при разгоне, торможении или крене автомобиля. В рабочем положении фиксация защищает модуль от обратного хода и случайного закрытия.
ВИБРАЦИЯ
ФИКСАЦИЯ
В расчёт включается масса подвижной рамы, ящика, крепежа, инструмента и оборудования. Для мобильной техники необходим запас на удары и динамические нагрузки, возникающие при движении.
НАГРУЗКА
Полное выдвижение позволяет использовать всю глубину стеллажа и получать доступ к оборудованию без демонтажа соседних элементов.
ПОЛНЫЙ ХОД
КОРРОЗИЙНАЯ УСТОЙЧИВОСТЬ
Как выдвижные системы используются на практике?
РЕАЛЬНЫЕ ПРИМЕРЫ ПРИМЕНЕНИЯ
Подходящие серии ROLLJET для мобильных сервисных модулей
ROLLJET
| Серия | Характеристики | Применение |
|---|---|---|
| RJ1050S | до 68 кг300–1000 мм | Инструментальные ящики и компактные выдвижные полки. |
| RJ1053S | до 100 кг350–1200 мм | Глубокие ящики, полки для кейсов и запчастей. |
| RJ1057S | до 150 кг350–1200 мм | Выдвижные верстаки и более тяжёлые сервисные модули. |
| RJ1076S | до 225 кг350–2000 мм | Тяжёлые полки и платформы специального автомобиля. |

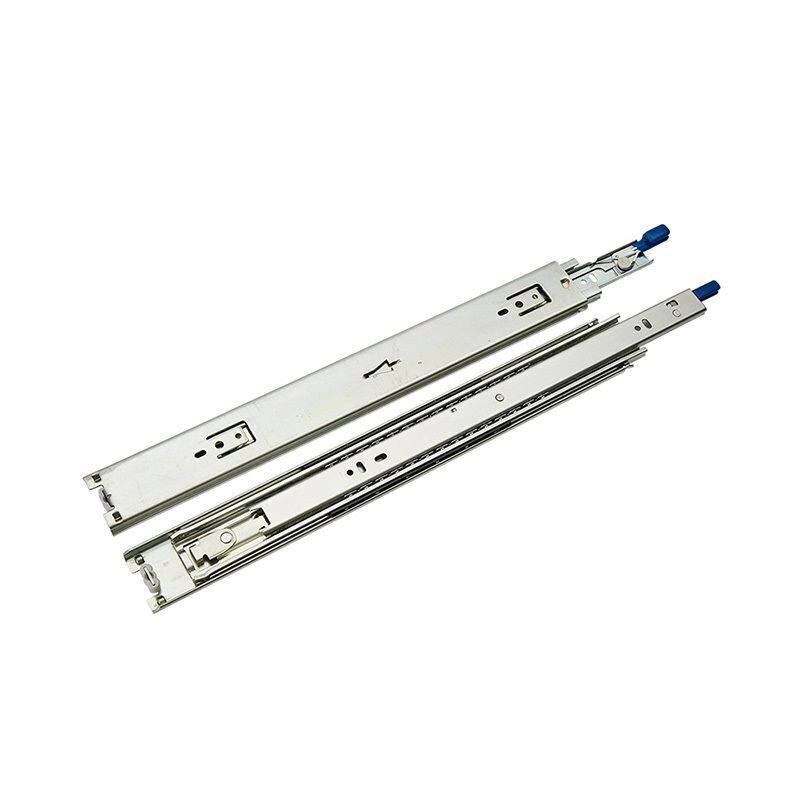

RJ1050S
до 68 кг 300–1000 мм
Применение
Инструментальные ящики и компактные выдвижные полки.
Подробнее о серии

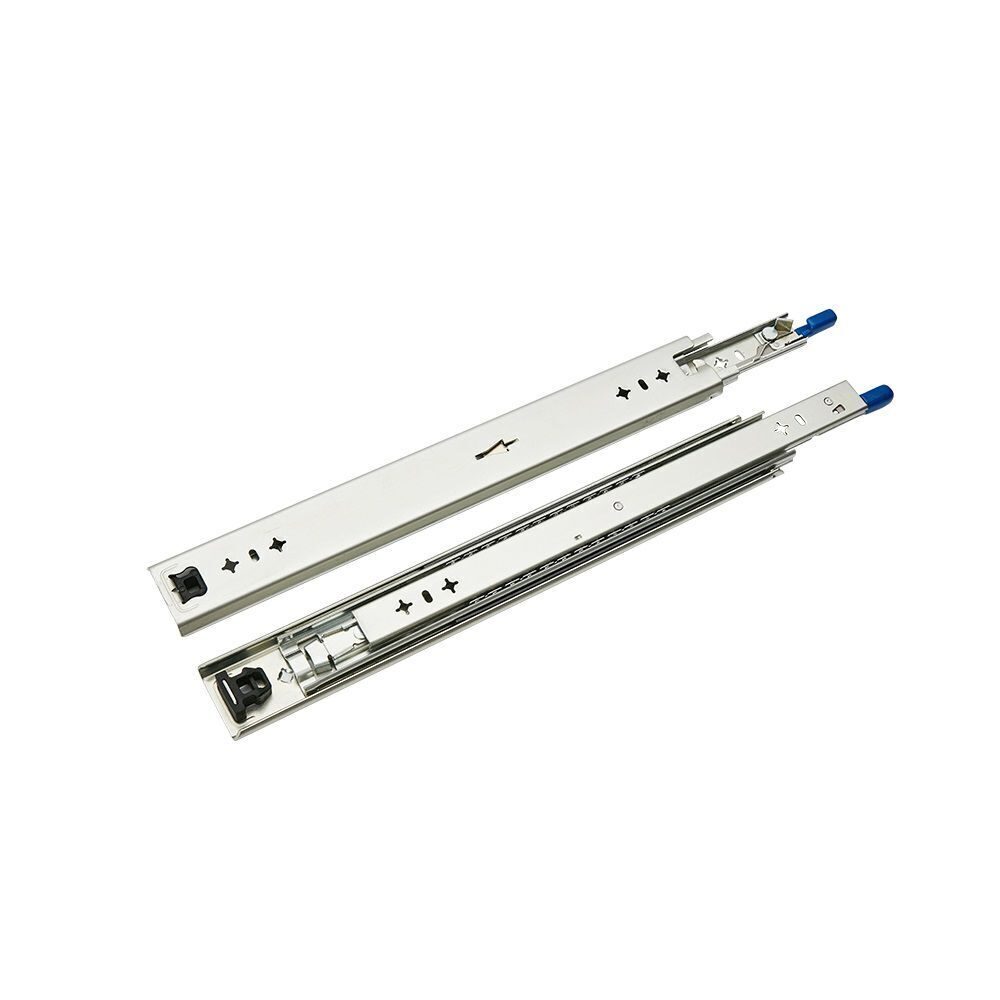

RJ1053S
до 100 кг 350–1200 мм
Применение
Глубокие ящики, полки для кейсов и запчастей.
Подробнее о серии

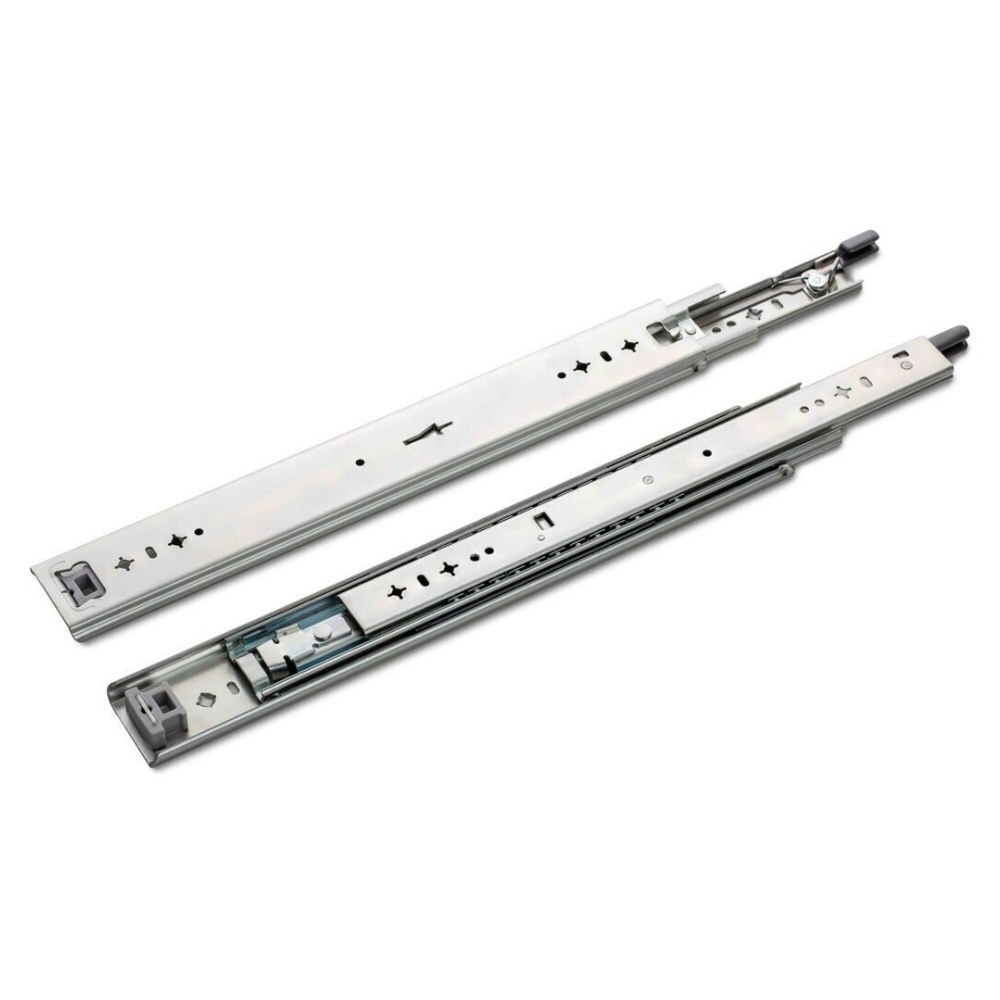

RJ1057S
до 150 кг 350–1200 мм
Применение
Выдвижные верстаки и более тяжёлые сервисные модули.
Подробнее о серии

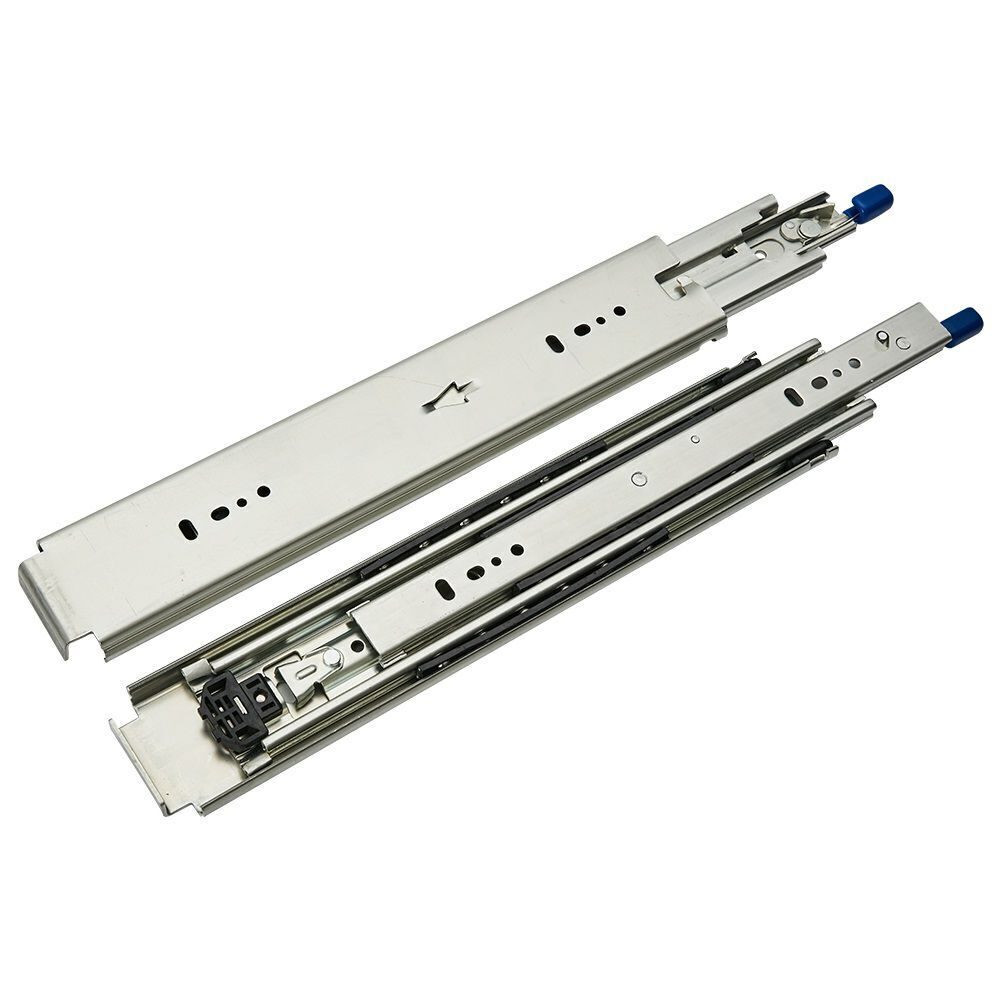

RJ1076S
до 225 кг 350–2000 мм
Применение
Тяжёлые полки и платформы специального автомобиля.
Подробнее о серииДля автомобильных систем в первую очередь рассматриваются серии с индексом S — с фиксацией в полностью открытом и закрытом положениях. Все перечисленные модели имеют полный ход. Нагрузка указана по опубликованным характеристикам на одну пару направляющих. Для агрегатов массой более 225 кг требуется отдельное техническое решение. Установка нескольких пар направляющих не означает автоматического пропорционального увеличения допустимой нагрузки.
*Примечание к таблице. Привязка серий является предварительной. Публикуемая грузоподъёмность не заменяет расчёт: итоговый выбор зависит от длины, положения направляющих, распределения массы, жёсткости рамы и динамических нагрузок при движении автомобиля.
*Примечание к таблице. Привязка серий является предварительной. Публикуемая грузоподъёмность не заменяет расчёт: итоговый выбор зависит от длины, положения направляющих, распределения массы, жёсткости рамы и динамических нагрузок при движении автомобиля.
Что нужно учесть до выбора серии?
ROLLJET
-
Полная масса модуляМасса ящика или платформы вместе с рамой, крепежом, инструментом и рабочей загрузкой. -
Длина и требуемый ходГлубина отсека, величина выдвижения и необходимость полного выхода модуля за габарит кузова. -
Расположение центра тяжестиПри полном выдвижении нагрузка смещается наружу и увеличивает момент на направляющих и креплениях. -
Схема монтажаОриентация направляющих, расстояние между ними, параллельность установки и жёсткость несущего каркаса. -
Условия эксплуатацииКачество дорог, влажность, пыль, реагенты, рабочая температура и интенсивность использования. -
Требования к фиксацииНужна ли блокировка в открытом и закрытом положениях, отдельная транспортная защёлка или управление двумя направляющими одной ручкой.
