Современные промышленные и сервисные системы становятся всё более компактными и функциональными. Ящики, отсеки и платформы должны обеспечивать удобный доступ ко всему оборудованию — даже если модуль установлен в глубине корпуса.
В таких случаях применяются направляющие сверхполного выдвижения 120–150%, которые позволяют извлечь элемент значительно дальше его собственной длины, не теряя при этом устойчивости и грузоподъёмности.
Что такое сверхполное выдвижение
Обычные телескопические направляющие обеспечивают выдвижение на 100% своей длины: направляющая длиной 800 мм позволяет выдвинуть ящик примерно на те же 800 мм.
Однако в промышленности и спецтехнике этого часто недостаточно — особенно когда оборудование расположено в глубоком отсеке кузова или корпуса.

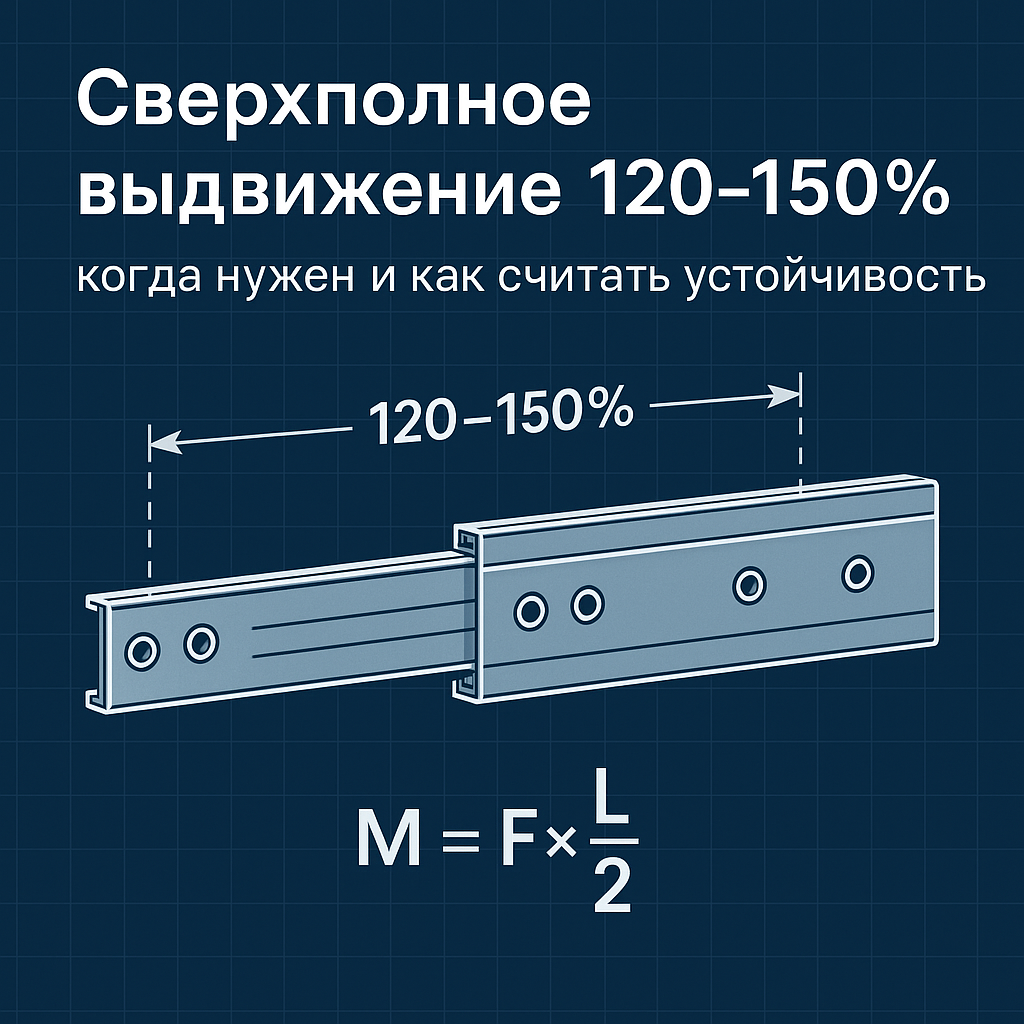

Сверхполное выдвижение 120–150% означает, что модуль может быть выдвинут за пределы своей длины.
Например:
- направляющая длиной 1000 мм обеспечивает вылет 1200–1500 мм;
- при этом сохраняется возможность выдерживать нагрузку до 150–200 кг на пару, в зависимости от модели.
Такие решения востребованы в конструкциях, где требуется полный доступ к содержимому, без необходимости наклоняться внутрь отсека или снимать модуль с креплений.
Где используется сверхполный выдвиг
Решения с удлинённым вылетом применяются во многих технических областях. Основные примеры:
- Генераторные отсеки в передвижных электростанциях и сервисных прицепах — для выкатки тяжёлых ДВС-генераторов массой до 200–300 кг.
- Выкатные столы и сервисные платформы в мастерских и лабораториях, где важен доступ со всех сторон.
- Мобильные станции и техприцепы, где оборудование установлено в ограниченном пространстве.
- Инструментальные ящики повышенной глубины на производстве или в грузовых авто.
- Медицинские и полевые комплексы, где оборудование должно быстро выдвигаться и фиксироваться.
В этих сценариях сверхполный выдвиг — это не просто удобство, а требование безопасности: персонал должен иметь прямой доступ к оборудованию без риска случайного сдвига или перегрузки направляющих.
Конструкция направляющих с удлинённым вылетом
Чтобы добиться хода более 100%, направляющая получает дополнительное звено — третий (а иногда и четвёртый) профиль.
Такое исполнение увеличивает вылет, но создаёт серьёзные инженерные вызовы:
- повышенная нагрузка на шарики и направляющие дорожки;
- рост изгибающего момента на креплениях;
- риск раскачивания при выдвижении.
Rolljet решает эти задачи применением жёстких профилей с усиленным сечением и использованием прецизионных шариков из закалённой стали.
Кроме того, важна точная геометрия сборки — допуск на прогиб при максимальном вылете не должен превышать 1,5–2 мм на 1000 мм длины.
Как считать устойчивость при сверхполном выдвижении
Главный вопрос инженеров — как правильно рассчитать устойчивость и допустимую нагрузку при выдвижении на 120–150%.
Формула, используемая в инженерных расчётах, учитывает три основных параметра:
M = F × L / 2,
где M — изгибающий момент, F — сила (нагрузка), L — длина выдвига.
Удлинение выдвига увеличивает момент пропорционально, поэтому при переходе с 100% на 150% фактическая нагрузка на узлы возрастает в 1,5–1,7 раза.
Например:
- при выдвижении на 1000 мм направляющая выдерживает 200 кг;
- при выдвижении 1500 мм — реальная безопасная нагрузка снижается до 130–140 кг, если не увеличено сечение профиля.
Именно поэтому при проектировании сверхполных систем важно учитывать:
- массу и центр тяжести модуля (не всегда равномерно распределённую);
- тип крепления (боковое, нижнее, комбинированное);
- жёсткость основания кузова или корпуса, на который опирается направляющая.
Rolljet использует собственные расчётные таблицы, основанные на результатах нагрузочных испытаний, что позволяет инженерам не работать «вслепую», а подбирать реальные значения допустимого вылета и массы.
Фиксация и демпфирование при полном выдвижении
Когда модуль выдвигается на полторы своей длины, возникает инерционная нагрузка, особенно при резкой остановке.
Чтобы система работала безопасно, направляющие сверхполного выдвижения оснащаются:
- механизмами фиксации в открытом и закрытом положении;
- демпфирующими элементами, снижающими удар в крайних точках хода;
- опорами или подпорками, которые воспринимают часть массы при работе в полностью выдвинутом состоянии.
Такие решения повышают ресурс узлов, предотвращают вибрации и снижают нагрузку на крепёжные элементы.
Советы инженеру: когда стоит выбрать 120–150%
Сверхполное выдвижение оправдано, если:
- требуется полный доступ к оборудованию, установленному в глубине;
- оборудование часто выдвигается и фиксируется (ежедневная эксплуатация);
- пространство вокруг ограничено, и нужно избежать наклонов или демонтажа блока;
- требуется максимальная эргономика и безопасность при обслуживании.
Если же оборудование стационарное или доступ к нему нужен редко, экономичнее использовать направляющие 100% или комбинированные системы (100% с опорой).
Заключение
Сверхполное выдвижение — это инженерное решение, позволяющее объединить удобство обслуживания и надёжность конструкции.
Для таких систем особенно важен правильный расчёт устойчивости, использование усиленных профилей и продуманных механизмов фиксации.
Направляющие Rolljet с выдвижением 120–150% применяются там, где ошибки недопустимы: в сервисной технике, мобильных комплексах, лабораториях и энергетических установках.
Каждая пара проходит испытания на нагрузку, прогиб и ресурс, что гарантирует стабильную работу в самых требовательных условиях.
Rolljet — сверхполное выдвижение без компромиссов.
